Fluke 8050A Display

Leider ist das defekte LCD-Display des Fluke-8050A-Messgerätes nicht mehr zu bekommen. Doch man kann mit LED-Siebensegmentanzeigen das Display nachbauen:

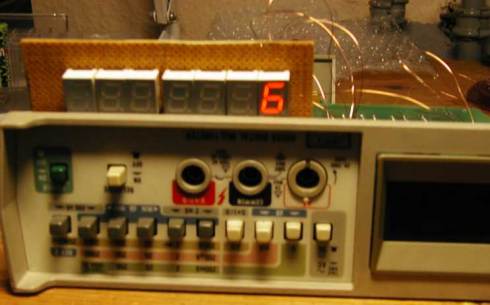

Erster Test des LED-Displays
Erster Versuch, ob es prinzipell möglich ist.

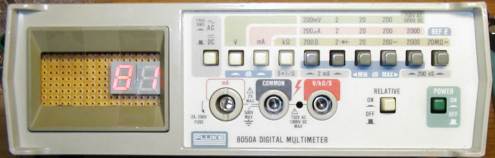

2 LED-Displays im Gehäuse
Zwei Anzeigen sind schon mal im Gehäuse, der Rest ist bestellt.

Fertiges LED-Displays im Gehäuse + 12,352 Volt
So sieht das fertige Display aus.
Ein "+" kann ich leider nicht anzeigen, aber ich denke, man erkennt es auch so: + 12,352 Volt
Durch die Blitzlichtaufnahme erkennt man unten die 4 LEDs für die Statusanzeige. BT=Batterie erschöpft, HV=Hohe Sapnnung >40 Volt, REL=Relativemessung und dB=Pegelmessung.

Fertiges LED-Displays im Gehäuse - 41 dB
Hier die - 41 dB Anzeige mit zugehöriger LED.
Diesmal ohne Blitz.
Stand 06.02.2004

Copyright © 2005 Stephan Wagner.
Ich übernehme keine Haftung für irgendwelche Schäden, die durch das Nachbauen der hier stehenden Artikel entstehen oder entstanden sind.
Ich habe das alles selbst ausprobiert und es funktioniert ohne Probleme.
